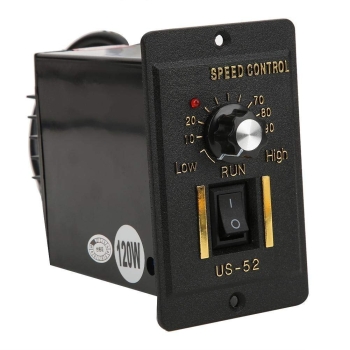

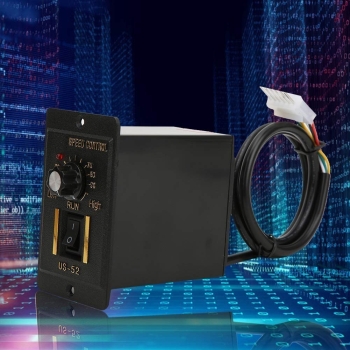

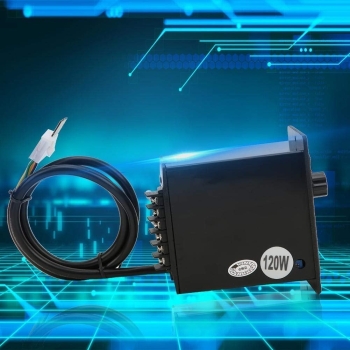

US-52 Regulator prędkości silnika AC220V 50/60Hz (120W) [22160000453]

Specyfikacja:

Względna wilgotność powietrza: mniej niż 90%.

Zakres prędkości: 90 - 1400 obr./min 50 Hz, 90 - 1700 obr./min 60 Hz.

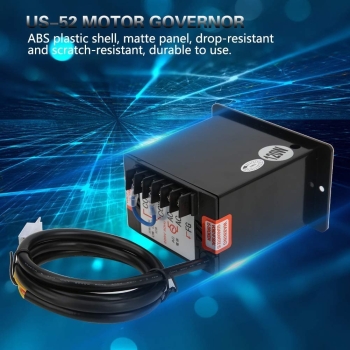

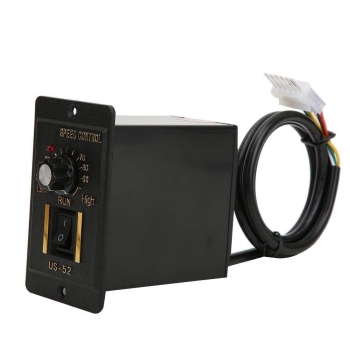

Wskazówka: regulator jest wyposażony w 6 przewodów, czarny kabel jest głównym kablem silnika, czerwony i biały kabel to kable pomocnicze kondensatora, niebieski kabel (2 sztuki) to kabel zwrotny prędkości, a zielony kabel to przewód uziemienia.

Instrukcja obsługi:

1. Wyłącz zasilanie, podłącz je zgodnie z planem przełączania i sprawdź, czy okablowanie jest prawidłowe. Nie należy zmieniać go dowolnie

2. Należy podłączyć kontroler i ustawić prędkość na najniższą "0", aby uniknąć sytuacji, gdy urządzenie jest włączone, gdy prąd jest włączony, co powoduje trwałe uszkodzenia.

3. Następnie należy ponownie włączyć zasilanie, ustawić przycisk prędkości na żądaną pozycję i wyłączyć prąd, jeśli nie jest potrzebny. 4. Jeśli regulator jest podłączony do silnika i zauważysz, że obrót lub prędkość nie spełnia wymagań, należy ustawić potencjometr trymerowy z boku produktu (ustawienie prędkości).

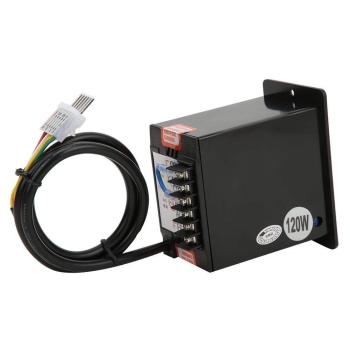

5. Aby zmienić kierunek silnika, wystarczy zmienić mostki "CCW" i "CW" na listwie zaciskowej z tyłu sterowania.

Wybierz zwarcie COM i CW, silnik pracuje zgodnie z ruchem wskazówek zegara.

Wybierz COM i CCW short circuit, silnik działa w kierunku przeciwnym do ruchu wskazówek zegara.

(Przed zmianą kierunku należy odczekać do momentu całkowitego zatrzymania silnika przed wymianą.)

6. Przełącznik działania steruje tylko ruchem lub zatrzymaniem silnika. Nie jest on używany w przypadku awarii zasilania. Należy wyłączyć urządzenie, jeśli urządzenie nie jest używane przez dłuższy czas.

Zakres dostawy:

1 x regulator prędkości obrotowej silnika.
